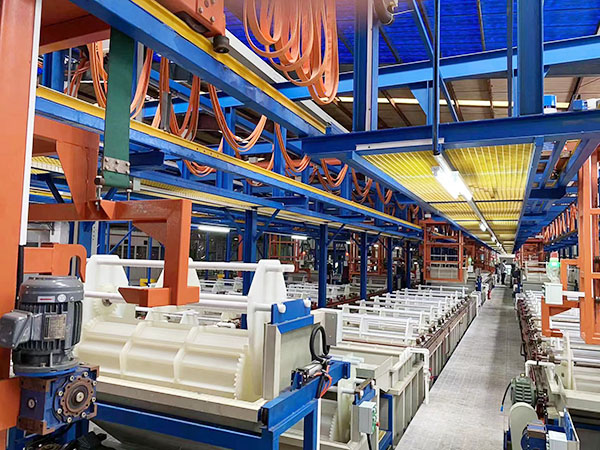

全自动化学镍电镀设备是无电自催化沉积，不是电镀（不需要整流电源），行业常俗称化学镍电镀设备，分为龙门挂镀线（大件 / 精密件）、滚镀自动线（小五金）两大类，PP/PVDF 防腐槽体 + PLC 全自动行车机械手，全程自动上下料、计时、温控、药水补加、漂洗、下料。那么，下面小编介绍一下使用全自动化学镍电镀设备工作中的原理：
一、化学镀镍本身的化学反应原理（核心）
镀液主要成分：镍盐（硫酸镍）+ 还原剂（次亚磷酸钠）+ 络合剂 + 稳定剂 + pH 缓冲剂
1. 工件经过前处理（除油、活化），表面洁净、具备催化活性；
2. 工件浸入高温化学镍镀液，工件表面作为催化基底，次亚磷酸钠把镍离子还原成金属镍，沉积在工件表面；
3. 析出的金属镍本身又会继续催化后续还原反应 → 自催化，镀层持续加厚；
4. 反应同时产生磷，一起共沉积，形成镍磷合金镀层（低 / 中 / 高磷）。
二、全自动设备的工作原理（设备如何控制这套反应）
设备本身不产生镀层，作用是自动化维持稳定的反应条件，分 4 个模块协同工作：
1. 行车机械手模块（执行搬运）
PLC 预设工艺流程时序，龙门 / 滚桶自动完成：
工件入槽 → 浸泡 → 定时摆动（赶走工件表面气泡，防止针孔）→ 到时间自动提起 → 滴液控液（减少镀液带出损耗）→ 移送下一槽；
所有浸置时间、摆动频率、滴液时间程序锁死，保证每一批工件工艺一致。
2. 恒温 + pH 自动控制系统（控制反应速率）
化学镍对温度、pH 极其敏感：
- 温度：一般 85~92℃，板式换热器 / 钛加热管加热，温度探头实时采集，PID 闭环控温，±0.5℃；温度越高沉积越快，过高极易爆分解；
- pH：在线 pH 电极实时监测，反应会不断生成 H⁺（pH 下降）；系统自动泵加氨水 / 稀硫酸调节 pH；pH 偏低沉积慢，偏高容易产生颗粒、麻点。
3. 连续过滤 + 药水自动补加系统（维持镀液稳定）
连续过滤：镀液持续经过 PVDF 过滤机（1~5μm 滤芯），滤掉溶液中微小镍颗粒，阻止镀液自分解，消除镀层麻点毛刺；
在线分析 + 自动补药：在线镍离子传感器定时检测镍浓度；随着反应消耗，系统自动计量泵打入 A 液（镍盐）、B 液（还原剂 + 络合剂），自动补偿消耗，保持镀液组分稳定；
人工线靠化验滴定，全自动线实时闭环补加。
4. 前处理 + 漂洗 + 后处理槽组（保证镀层结合力）
整套槽链自动完成前置处理，前处理是镀层不掉皮的关键：
除油（去除油污）→水洗→酸洗活化（去除氧化皮，露出活性基材）→水洗→化镍主镀槽→多级逆流漂洗（减少镍药水带出，降低废水负荷）→钝化 / 封闭→热水洗→烘干。
废气风机持续抽走镀槽挥发酸性气体。
三、整套全自动设备完整工作逻辑
1. 人工上料到挂具 / 滚桶；
2. 设备自动按程序搬运工件依次走完前处理；
3. 送入化学镍主镀槽 → 恒温、连续过滤、自动补药，工件表面持续发生自催化还原反应，镍磷合金慢慢沉积；
4. 达到预设镀层时间后，机械手自动提起工件，多级水洗；
5. 封闭、热水洗、烘干，zui后自动下料；
6. 全程传感器监控：超温、低液位、pH 超限、过滤压力异常自动报警、联锁保护，防止镀液分解事故。
四、通俗总结区分
- 普通电镀：电驱动，电源给电子，金属离子在阴极得到电子析出；
- 化学镍：化学反应驱动，还原剂提供电子，工件表面催化析出镍磷；
- 全自动化学镍设备：就是一套自动流水线 + 在线监测自控系统，把前处理、恒温、过滤、补药、工件搬运全部自动化，稳定控制这个化学反应，减少人工波动。
五、关键要点
1. 镀液只在工件表面发生沉积；溶液本体一旦反应就是失效；
2. 温度、pH、镍离子浓度、稳定剂是四大控制参数，全自动设备就是持续维持这四个参数；
3. 连续过滤是设备核心，没有持续过滤，再高级自控也容易出现麻点、镀液分解。
