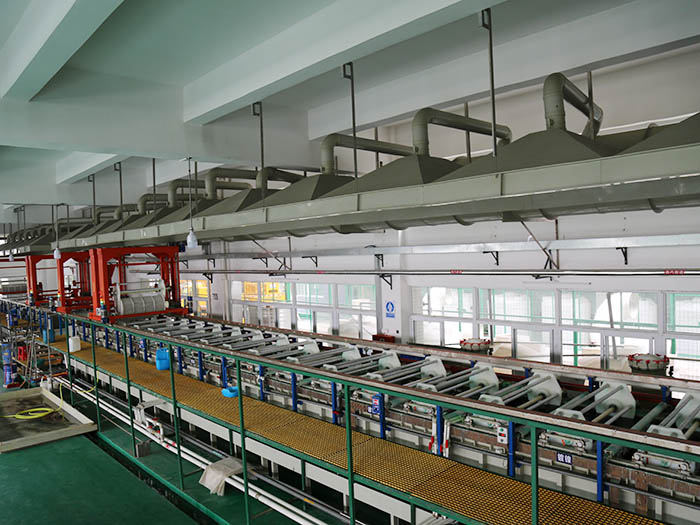

环形生产线（环形线 / 环形导轨线）是闭环轨迹 + 多工位循环输送的自动化产线，核心价值是省空间、高精度、高节拍、可回流，适合多工序连续 / 循环作业。以下小编讲解一下
环形生产线的使用方法：
一、通用基础认知
1. 核心部件功能（先认部件再操作）
导轨 / 轨道：工装板循环行走基准，精密线为淬火环形导轨，倍速链为铝型材轨道；
工装板 / 治具：放置待加工产品，部分带定位夹具、防静电装置；
驱动单元：电机 + 减速机，同步带 / 链条传动，控制整体启停、调速；
二次定位机构（精密线必备）：气缸 / 伺服定位销，将工装板锁止，保证装配 / 检测精度；
控制系统：触摸屏 + PLC，设置程序、节拍、运行模式、故障报警；
急停按钮：全线紧急断电停机，机身多处分布（工位、驱动端、上下料区）；
防护装置：安全护栏、光电光幕、警示灯带，防人员误入运行区域。
2. 运行模式（全机型通用）
点动模式：单次步进，用于调试、对位、检修；
手动连续：持续低速运行，设备试机、清线使用；
自动循环：正常生产模式，按设定节拍自动流转、定位、启停；
单循环模式：走完一圈自动停机，新品试产、工艺验证用。
二、开机前全面检查（每日班前必做，5 分钟）
（一）安全与环境检查
清理轨道、工装板、工位周边杂物、废料、工具，严禁物体卡在导轨、链条、滑座间隙；
检查安全护栏、光幕、警示标识完好，通道无堵塞，非作业人员远离运行区域；
地面无油污、积水，防止滑倒或设备电路受潮。
（二）设备本体检查
传动部件
环形导轨：目视轨道无磕碰、划痕，滑座移动顺畅；润滑脂分布均匀，无干涸、积灰；
倍速链：链条张紧度适中（按压链条挠度 10~20mm 为标准），无断节、松动、异响。
定位机构：手动触发定位销，伸缩顺畅，无卡滞、漏气（气动款）。
工装治具：工装板固定牢固，夹具、压块开合正常，定位基准无磨损；防静电工位检查接地线路完好。
电路 / 气路
电源线、接线端子无松动、破皮；急停按钮全部复位（弹出状态）；
气动机型：查看气源压力（标准 0.4~0.6MPa），气管无脱落、漏气，油水分离器排水。
温控 / 辅助设备（老化、加热工位）：检查加热模块、风扇正常，无遮挡。
（三）程序与参数核对
确认当前生产产品型号、工艺程序与工单一致，禁止混用程序；
核对运行节拍、工位停留时间、运行速度，严禁私自篡改量产参数。
补充：长期停机（隔夜 / 节假日）后，额外检查内部凝露，空载试运行 1 圈再上料。
三、开机与试运行（正式生产前验证）
1. 上电、通气
依次合上总电源→设备分路电源，控制系统通电，触摸屏点亮，进入操作界面；
气动设备打开气源阀门，待压力稳定在标准区间。
2. 空载试运转（核心，避免带料撞机）
模式切换为点动，逐个测试工位定位、升降、阻挡机构，确认动作顺序无误；
切换至手动连续，设置低速（额定速度 30%~50%），让全线空载运行1~2 圈；
全程观察：
工装板行走平稳，无跑偏、卡顿、异响、剧烈抖动；
圆弧转弯处无卡阻、脱轨（环形线高发问题）；
定位机构动作精准，报警灯、指示灯状态正常；
空载无异常后，将速度逐步提升至生产额定速度，再运行半圈确认。
3. 首件试产
放置 1 件待测产品到标准工装位，固定牢固；
切换为自动循环模式，启动全线；
跟踪产品走完完整工序，检查：工位定位精度、工序执行效果、下料是否顺畅；
首件检验合格，方可批量上料。
四、正常生产作业（核心使用流程）
1. 上下料作业（主流布局：上下料集中同一工位）
上料
工装板流转至上下料工位并完成定位锁止后，再取放产品；
产品居中放置，夹具 / 压具锁紧到位，严禁偏载、超重（不超过工装额定负载）；
细小零件、易滑落产品做好防护，防止掉入轨道内部。
下料
待工位工序完成、工装板完全停稳、定位销升起后，再取下成品 / 半成品；
分类摆放良品、不良品，不良品做好标识，统一流转至返修区；
空工装板随环线自动回流，等待下一次上料。
2. 各工位作业规范
装配 / 加工工位
必须等待工装板完全定位锁紧再作业；操作时工具、手臂不要伸入导轨、链条、定位机构运动范围；工序完成后，确认工具收回，再放行工装。
检测 / 老化工位
按工艺要求连接检测线束、通电；作业完成后先断电、拔下线束，再解除定位；禁止线束拖拽、挤压在工装与轨道之间。
多人协同
工位之间口令呼应，一人操作、一人监护；禁止跨工位伸手、传递物品。
3. 运行参数管控
量产过程中禁止频繁调速、切换运行模式，如需调整，先暂停设备；
观察触摸屏数据：运行节拍、工位状态、温度、气压，出现预警及时处理；
环形线为闭环循环，禁止在设备运行中跨越轨道、翻越护栏。
五、正常停机操作（分临时停机、下班整机停机）
1. 临时停机（换料、短暂休息、工位微调）
优先在上下料空闲工位按下「暂停」键，全线停止流转；
作业完成后，确认周边无异常，按下「启动」继续自动循环；
紧急情况（人员遇险、产品卡阻、异物入轨）直接拍下就近急停按钮，整机立即断电停机。
2. 每日下班 / 批次完工停机（标准流程）
不再上新料，让线上现有产品全部走完工序、完成下料，保证全线清空；
清空所有工装板，切换至手动模式，低速运行半圈，检查轨道无残留物料；
按下「停止」键，关闭设备运行程序；
气动设备：先关闭气源阀，按下排水阀排空管路余气；
依次关闭分路电源→总电源；
现场清理：擦拭工装板、工位台面，清扫轨道周边废料、粉尘。
3. 长期停机（3 天以上）
全线清空、断电、断气；
对导轨、链条补充润滑脂；
工装板归位，设备加盖防尘罩；
关闭车间对应总闸。
六、不同机型专属操作要点
（一）精密环形导轨线（高定位精度，±0.02~±0.05mm）
禁止重物撞击导轨、滑座，会直接导致精度偏移；
二次定位机构为核心，严禁手动强行撬动定位销，易损坏气缸、伺服模组；
洁净车间使用款：每日用无尘布 + 专用清洁剂擦拭轨道，禁止油污大量堆积；
速度不宜长期满负荷运行，精密件优先中低速，延长导轨寿命。
（二）倍速链环形线（中重载，装配 / 老化为主）
链条为易损件，每日观察运转声音，出现「咔咔」异响立即停机检查张紧度；
重载工件尽量放置在工装板中心，单边偏载会造成轨道磨损不均、工装跑偏；
链条缝隙易卡废料，每班清理一次链条内部杂物；
老化线长期高温工况：定期检查链条润滑，高温环境选用耐高温润滑脂。
（三）精益管环形线（半自动 / 手工线）
以人工流转为主，推拉力均匀，禁止猛推猛拉，避免线棒连接件松动；
定期紧固管夹、螺丝，防止框架变形。
七、常见异常判断与现场处置（不停产快速处理）
原则：出现异响、卡顿、报警、跑偏，第一时间暂停 / 急停，禁止带病运行
工装板行走卡顿、转弯卡阻
处置：停机清理轨道、转弯处异物；检查滑座 / 链条是否脱轨，轻微跑偏手动微调导向块。
定位不准、锁止失效
处置：点动模式复位工装；气动款检查气压、清理定位销粉尘；偏差较大联系维修校准。
传动异响（链条 / 同步带）
处置：调整链条 / 同步带张紧度，补充润滑；出现断齿、开裂立即更换配件。
系统报警（超温、气压不足、光幕触发）
处置：按触摸屏报警代码排查；光幕报警清理遮挡物，气压低检查气源管路。
产品掉落、物料卡入轨道
处置：急停后，使用专用工具取出异物，禁止手直接伸入运动机构。
八、配套日常保养（结合使用同步做，延长设备寿命）
1. 每班（8 小时）
清理轨道、链条、工装表面粉尘、废料；
检查急停、光幕、指示灯功能；
气动设备排水。
2. 每日
检查传动部件张紧度、运行异响；
擦拭控制系统触摸屏、操作面板。
3. 每周
环形导轨 / 链条补充专用润滑脂（按设备说明书型号选用，不同油脂禁止混用）；
紧固全线螺丝、连接件，检查工装夹具磨损；
校准工位定位精度。
4. 每月
全面拆解清理传动、定位机构内部积垢；
电路端子紧固，线路老化排查；
整机空载全流程测试，备份运行程序。
九、安全操作红线（全员强制执行）
设备运行中，严禁手、头、工具伸入轨道、链条、定位销、圆弧转弯区域；
非操作人员禁止触碰触摸屏、按钮、急停，禁止私自修改设备参数；
维修、检修设备时，必须断电、断气，并悬挂「设备检修，禁止开机」警示牌；
设备出现重大故障，不要私自拆解，联系专业维修人员；
防静电生产线，上岗前佩戴防静电手环，禁止携带金属尖锐物品划伤导轨。
