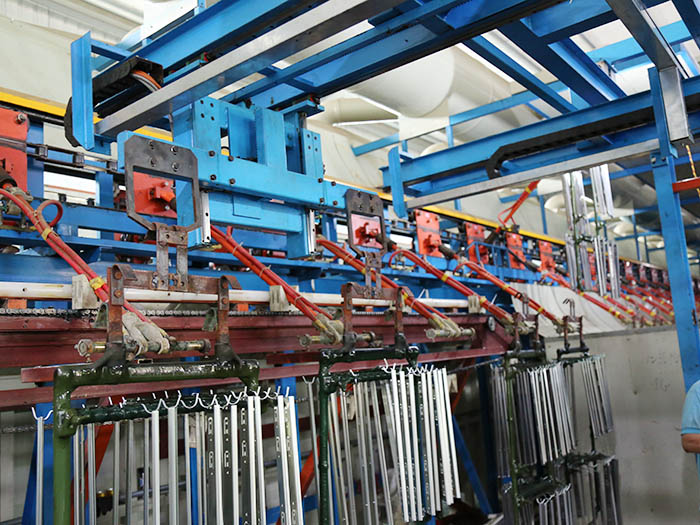

吊臂式镀锌生产线属于单侧悬臂挂镀间歇式生产线，先天存在悬臂偏载、挠度、酸雾腐蚀三大痛点，设计必须围绕结构、工艺、槽体、电气、环保、土建安全综合规划，分为六大板块。以下详细介绍一下：
一、厂房与土建布局因素
场地尺寸与走向
吊臂轨道沿槽体一侧布置，预留另一侧操作空间；需要核算悬臂外伸长度，避免工件摆动撞槽。
厂房高度满足：吊臂高点 + 工件提升行程 + 安全余量；地面承重重点考虑槽体、行车满载重量。
地面防腐蚀、防渗
酸洗、活化槽区域地面做防腐层（环氧玻璃钢 / 耐酸瓷砖），设置导流沟、集污池，防止药液漫流侵蚀地基。
通风与废气收集位置
槽边吸风装置提前预留安装位置；吊臂运动轨迹不能遮挡废气管道。
吊装检修通道
预留后期槽体更换、行车拆装、起重设备进出空间。
二、吊臂行车机械结构设计（关键）
载荷设计
计算zui大工件 + 挂具自重，额定载荷预留 1.25～1.5 倍安全系数；严禁长期接近满载运行。
悬臂挠度控制
悬臂主梁选用合适型钢，控制满载下垂量；挠度过大会造成工件定位偏移、撞槽。
受力形式（偏载风险）
单侧悬臂结构，轨道、行走轮承受扭转力矩；轨道基座预埋件必须牢固，防止长期运行轨道移位。
传动机构选型
行走、提升机构优先考虑防腐结构；链条 / 钢丝绳、滚轮选用耐酸碱材质；配置电磁刹车，防止溜钩。
防撞与限位
设置原位限位、工位限位、上下极限限位；加装光电防撞、机械硬限位双重保护。
挂具摆动抑制
设计合理升降、加减速曲线；程序设置进出槽减速，减少工件晃动撞击槽壁。
三、槽体工艺系统设计（匹配镀锌工艺）
依据电镀锌 / 热浸镀锌区分工艺工位，常规工序：上料→除油→水洗→酸洗→水洗→活化→镀锌→回收水洗→钝化→封闭→烘干→下料。
槽体尺寸
槽宽＝工件zui大宽度 + 两侧安全间隙；槽深兼顾工件悬挂高度 + 底部沉淀空间。
槽体材质
电镀锌：PP/PVC 槽；热浸锌：钢结构内衬耐火材料；槽沿加强筋，防止变形。
配套辅机预留
加热 / 冷却系统、过滤机、药液循环、阳极支架、整流器安装位置。
沥水距离设计
工位之间预留足够沥水行程，减少槽液串液污染镀液；吊臂程序需匹配沥水时间。
槽间距
兼顾吊臂摆动幅度，相邻槽体不能过近，避免工件跨槽滴液、碰撞。
四、电气与自动化控制系统
驱动配置
行走、提升采用变频驱动，实现平稳启停，减小冲击与摆动。
控制模式
PLC 可编程，独立设置各工位浸泡时间、震荡动作、升降速度；支持手动 / 自动切换。
防腐电气设计
控制柜远离槽区，线缆选用耐酸碱护套线；传感器（限位、接近开关）配备防腐防护罩。
安全联锁
超上限位保护、过载保护、刹车故障报警、急停系统；多吊臂并行方案增加互锁。
操作界面
布置在上料侧便于操作工观察工件运行状态。
五、环保、防腐与安全设计
酸雾治理
酸洗槽、活化槽、镀槽配置槽边排风；废气管道布局避开吊臂运动范围。
整机防腐
吊臂主梁、轨道、支架做重防腐油漆；传动部件采用耐蚀润滑脂。
废水收集
各槽溢流管统一接入废水处理站，设置应急收集池，防止泄漏污染。
安全区域划分
吊臂移动下方划为危险区域，可配套安全光栅；禁止人员长时间在悬臂下方停留。
六、工艺柔性与后期运维因素
产品兼容性
考虑工件长短不一，预留调整行程；可兼容多种挂具。
后期扩容
轨道预留加长接口，工位预留增设槽体位置。
检修空间
吊臂、槽体两侧预留清理、更换阳极、打捞沉渣操作空间。
能耗优化
合理规划行车运行路径，减少无效空跑；槽体外侧加装保温层降低加热能耗。
