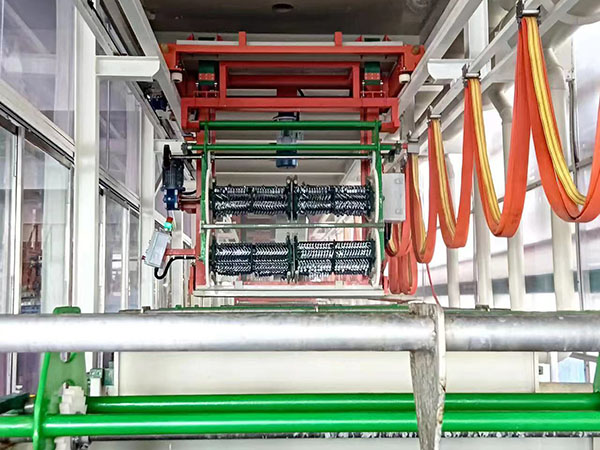

锁具电镀设备是针对锌合金锁体、不锈钢门锁、铁锁芯、拉手、智能锁外壳开发的专用成套电镀生产线，依靠电解电沉积原理。那么，在使用
锁具电镀设备覆盖上料、前处理、电镀、后处理、行车设备、环保安全、镀液维护七大环节，专门针对锌合金锁体、把手、锁芯易起皮、麻点、水印、漏镀、色差等问题。下面小编详细介绍一下：
一、上料挂具操作细节（源头减少不良）
锁具挂装必须牢固，接触点打磨光亮无氧化皮，导电接触面积足够；锁体凹槽、锁舌朝外，避免叠压遮挡药液与电流。
同一挂架禁止混装大小悬殊锁具，大件遮挡小件造成低电流区漏镀；智能锁外壳、长拉手单独分挂。
压铸锁件脱模粉、边角毛刺提前打磨清理，毛刺脱落会污染镀液产生批量麻点。
挂具定期退镀，导电铜排氧化发黑及时打磨；挂具绝缘层破损要修补，防止漏电、局部镀层偏薄。
小件锁芯、弹子滚镀时，装载量不超过滚筒容积 60%，过多翻滚不开，死角镀层不均。
禁止带油污、指纹直接挂料，手上油脂会造成局部镀层起泡脱落。
二、前处理工序核心细节（60% 镀层不良源于前处理）
1. 除油槽管控
超声波除油每天定时补加除油粉，温度稳定 55～65℃；锁芯内部藏油必须延长超声时间。
电解除油分阴阳极定时切换，每 4 小时打捞液面浮油，浮油沾附锁具会形成针孔。
除油效果检验：工件过水形成完整水膜，断水、水珠收拢代表除油失效，立刻换槽液。
2. 酸洗活化工序
锌合金锁严禁长时间强酸浸泡，活化控制 30～60s，过腐蚀会导致锁体表面疏松，镀层起皮。
酸洗后水洗必须充分，缝隙残留酸带入预镀铜槽，污染镀液引发针孔。
中和槽 pH 保持 7～9，每班检测，中和不彻底镍槽容易浑浊。
3. 水洗槽细节
全部采用逆流漂洗，后级清水往前级回流，节约用水同时降低药液带入量。
每道水洗保持流动溢水，槽底淤泥、金属渣每班彻底清理，杂质附着锁具产生麻点。
铬后回收水单独收集，严禁混入酸碱水洗池，加重废水处理负荷。
三、电镀主槽运行细节（镀层均匀、盐雾达标关键）
温度管控
酸铜、镍槽温控 ±1℃；温度过高光亮剂快速分解，槽液浑浊；温度过低沉积慢、哑光色差。镀铬槽严格控制 55～60℃，温度波动直接影响铬层亮度与防腐。
过滤系统不能停机
24 小时连续循环过滤，滤芯 5μm 规格；每天检查压力，堵塞立即更换滤芯，杂质是锁具麻点头号来源。
搅拌与阴极旋转
锁具复杂型腔必须开启挂具旋转 / 阴极摆动；空气搅拌气量适中，气量过小槽内浓度不均，过大气泡附着工件造成针孔。
电流与时间匹配
严禁盲目加大电流；边角、锁孔低电流区域电流过高易烧焦、产生毛刺；严格按标准电镀时间，薄镍层盐雾直接不达标。
阳极维护
铜、镍阳极包裹阳极袋，防止阳极泥散落；阳极定期刷洗，缺阳极及时补充，阳极分布均匀避免左右色差。
镀液日常监测
每班检测 pH、比重、光亮剂；锌合金预镀铜槽铜离子不能过低，否则锁体置换起泡。
不同镀种槽体工具专用，捞渣桶、管道不混用，铬液混入镍槽整槽报废。
四、后处理钝化、封闭、烘干细节（防水印、防变色）
三价铬钝化严格控制浸泡时间，超时锁面发雾、色差；钝化后两道水洗，缝隙残留钝化液长期存放发黑。
封闭剂浓度、温度定期调整，封闭不足户外锁短期生锈发白。
热水洗采用去离子纯水，普通自来水钙镁离子会在锁具缝隙留下水印、白斑。
烘干温度控制 100～120℃，烘干不足缝隙存水，出货后腐蚀；温度过高钝化膜开裂，盐雾下降。
锁具堆叠冷却后再装箱，高温叠加密封会造成表面氧化变色。
五、全自动行车设备操作注意细节
开机前检查液压机油位、油封，油缸漏油滴入槽液会大面积产生针孔，发现漏油立即停机处理。
行车升降、平移速度调至低速缓冲，避免锁具剧烈晃动磕碰划伤外观镀层。
工件出槽预留滴液时间，减少药液串槽污染；凹槽积液多的锁具延长滴水停留时长。
定期检查导电铜排接头，发热、发黑紧固打磨；接头松动大电流下烧蚀，锁具镀层厚薄不一。
程序分区管理，亮铬、仿古镍、枪黑工艺分开存储，切换程序确认槽位、时间、电流参数无误再生产。
设备报警（超温、过载、限位）第一时间停机排查，禁止强制运行带病生产。
六、镀液日常维护细节（延长槽液寿命、降低不良）
每班捞取各槽底部金属沉淀物，每周全槽活性炭大处理一次，吸附分解光亮剂杂质。
补加药剂少量多次，一次性大量添加光亮剂极易造成锁具发雾、橘皮。
避免工件长时间浸泡在停机电镀槽内，锌合金会发生置换反应起皮。
停产放假前，镍、铜槽开启过滤循环；镀铬槽清空或密封，防止铬酸挥发腐蚀设备。
七、环保、安全与车间环境细节
槽边抽风 24 小时开启，铬雾、酸雾不能外溢；风机滤网每周清理，风量不足腐蚀设备、伤害人体。
酸碱、铬废液严格分流，禁止混排；地面散落药液立刻清水冲洗，防止腐蚀地面、工人滑倒。
操作佩戴耐酸碱手套、护目镜，禁止皮肤直接接触镀液；铬液接触皮肤立刻大量清水冲洗。
车间保持干燥通风，潮湿环境行车电控、整流器容易短路烧毁。
整流器散热口无杂物遮挡，定时清理粉尘；避免水流溅入电控箱。
过滤机、钛加热管定期检查渗漏，钛管穿孔漏酸碱会批量报废工件。
八、生产现场品控细节（随时自检，减少批量报废）
每 30 分钟抽取 1 件锁具观察：有无漏镀、针孔、水印、烧焦、色差。
新配槽液、更换光亮剂后先试镀样板，合格再批量生产。
不同批次压铸锁基材分开电镀，基材成分差异会出现色差。
挂具长期使用出现接触印，定期更换挂点位置，避免锁具固定点位发黑。
成品区分码放，未干透工件不和包装材料密封堆放，防止返潮变色。
九、容易忽略的致命小细节
雨水、自来水进入电镀槽，破坏镀液平衡产生大量不良，槽区顶部做好防雨。
车间打磨粉尘飘入槽内，每天加盖槽盖减少粉尘掉落。
滚镀滚筒孔堵塞，药液交换不畅，锁芯内部镀层偏薄，定期疏通滚筒孔。
烘干箱热风滤网堵塞，热风循环不均，局部锁具烘干不到位产生水印。
下班排空水洗槽积水，防止低温结冰胀裂 PP 槽体。
