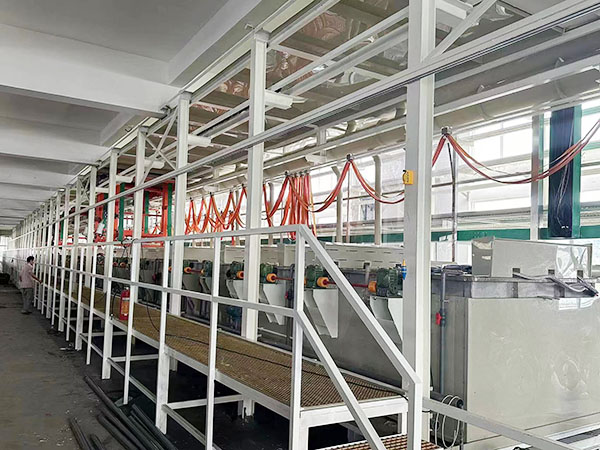

电镀设备依靠电解反应在工件表面沉积金属镀层，整套设备分为前处理设备、核心电镀主机、后处理设备、辅助配套、环保处理设备五大模块；按生产模式分为挂镀、滚镀、连续镀、刷镀四大主流机型。那么，下面小编解析一下电镀设备镀层厚薄不均的解决方法：
一、导电与电源系统（电流分布失衡，常见）
1. 整流电源故障
现象：电流电压跳动、输出不稳，同槽工件镀层差异大
处理：
1）检查整流器接线端子、铜排是否氧化、松动发热；打磨氧化层，紧固螺丝；
2）高频电源查看模块是否损坏，脉冲电源检查波形；电流波动大直接更换 / 维修整流机；
3）禁止多槽共用一台小功率电源，负载不足会造成电流分配紊乱。
2. 导电铜杠、挂具导电不良
现象：挂具上部工件薄、底部厚；同一挂架左右厚薄不一
处理：
1）定期打磨槽内导电铜杠、导电触点，去除氧化层、钝化膜；
2）挂具使用前脱膜、打磨导电触点，绝缘破损位置重新包绝缘胶；
3）铜杠与挂具接触点保持清洁，避免油污、镀液干膜阻隔导电。
3. 阳极配置不合理（边角过厚核心原因）
阳极分布直接影响电场分布：阳极过少 / 摆放偏位、阳极面积不匹配、无遮挡都会造成尖端电流集中（边角厚、平面薄）。
处理方案：
1）阳极总面积：阳极面积：工件阴极面积 = 1:1 ~ 2:1；阳极太少，电流密度不均；
2）阳极均匀排布：槽两侧阳极对称摆放，工件居中；工件边角位置增加辅助阳极；
3）加装阴极屏蔽 / 遮挡挡板：工件尖角、边缘、凸起位置加装 PP 绝缘挡板，分散电流，解决边角镀层过厚；
4）阳极钛篮网孔通畅，阳极板无钝化、无残缺，钝化阳极及时酸洗活化。
二、槽液循环、搅拌、阴极移动设备问题
镀液金属离子分布不均，局部离子匮乏就会镀层偏薄。
过滤循环机故障
循环流量不足、滤芯堵塞，槽内金属离子上下分层，上部工件薄、底部厚。
处理：定期更换滤芯，保证每小时整槽液循环 2~4 次；加大循环泵流量。
搅拌系统失效（空气搅拌 / 过滤喷流）
无搅拌时工件周围金属离子快速消耗，镀层变薄。
处理：检查曝气气管是否堵塞、漏气；气路压力均匀，工件正反面均有气流冲击；无空气搅拌改用过滤机喷流对冲工件。
阴极移动 / 摇摆机停摆、行程不足
工件静止浸泡，离子耗尽，中间镀层薄。
处理：
1）检修阴极移动电机、传动链条，保证持续往复运动；
2）标准行程 10~15cm，往复速度 8~12 次 / 分钟；行程过小无法更新工件表面镀液。
三、温控、镀液化学体系问题
镀液温度不均匀
加热管局部高温，槽内温差大；温度高区域电流效率高，镀层更厚。
处理：加装槽内循环搅拌；加热管外包钛保护套，分散热量；槽两端各布置加热 / 冷却盘管，减少温差。
镀液成分失衡
金属主盐浓度偏低：工件低电流区（平面中间）缺离子，镀层薄、露底；补充对应金属盐；
光亮剂 / 走位剂不足：分散能力差，高低电流区镀层差距极大；适量补加走位剂；
酸碱 PH 值偏离工艺区间：镀液分散能力大幅下降，定期检测调整 pH。
四、工件装挂、工装工艺操作问题
挂点接触不良、工件遮挡
工件相互重叠、遮挡，被遮挡部位无电流、镀层薄甚至无镀层。
处理：
1）工件之间预留间隙，禁止贴合重叠；复杂凹凸件使用分层挂具；
2）小件滚镀控制装载量，滚筒工件装填不超过 60%，保证工件滚动翻转。
工件尖端、凹凸结构无辅助工装
尖角、凸起电流集中镀层超厚；深孔、内凹区域电流弱镀层偏薄。
处理：
1）尖角加装绝缘屏蔽板分散电流；
2）深孔、管状工件增加辅助阴极，提升内部电流密度；
3）管状工件预留导流孔，保证镀液流通。
工件距离阳极远近不一致
离阳极近的工件镀层厚，远离阳极的薄。
处理：所有工件与阳极距离保持一致；长槽工件分多组阳极均匀排布。
五、不同场景针对性快速解决方案
工件边角厚、中间薄
加装 PP 绝缘屏蔽挡板；补加镀液走位剂；对称增加阳极数量。
同一挂架上下厚薄不一致
检修槽液循环过滤机；加强空气搅拌；清理导电铜杠氧化层。
工件正面厚、背面薄
阳极只布置单面，槽两侧对称加装阳极；开启阴极移动 + 双向气流搅拌。
滚镀螺丝一批厚一批薄
滚筒导电触点打磨除氧化；控制滚筒装载量；滚筒转速稳定，避免卡顿停转。
管状件内壁镀层极薄
管两端加辅助阴极；管件开孔保证镀液流通；加大槽液循环流量。
六、日常预防维护要点
每日检查：整流电流稳定性、阴极移动运行、搅拌曝气、导电铜杠接触状态；
每周维护：清洗过滤滤芯、打磨导电触点、检查阳极有无钝化残缺；
定期化验镀液：补充主盐、走位剂，校准 pH，保证镀液分散能力；
工装标准化：统一挂具、工件摆放间距，阳极固定对称排布。
