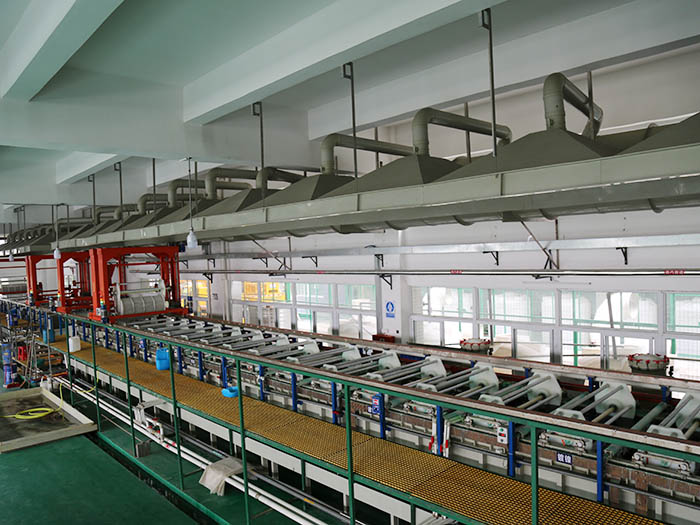

化学镍电镀生产线是一种通过自催化还原反应在基体表面沉积镍基合金层的无电镀技术生产线。在使用
化学镍电镀生产线运行时，需从镀液管理、工艺控制、设备维护、安全环保、人员操作五大维度严格把控，以确保生产稳定性、产品质量及人员安全。以下是具体工作要求：
一、镀液管理要求
成分控制：
定期检测：每日或每班次检测镀液中镍离子、还原剂（如次磷酸钠）、络合剂、缓冲剂及稳定剂的浓度，确保其在工艺范围内（如镍离子20-40g/L，次磷酸钠20-50g/L）。
及时补充：根据检测结果，按比例补充消耗的成分，避免因成分失衡导致镀层质量下降（如镍离子不足导致镀速慢，还原剂过量易产生沉淀）。
杂质去除：定期过滤镀液，去除悬浮颗粒、金属杂质及有机分解产物，防止镀层粗糙或起泡。
pH值控制：
实时监测：使用精密pH计监测镀液pH值（通常4-6），确保其在工艺范围内。
调整方法：pH值过低时，缓慢加入氢氧化钠或碳酸钠溶液；pH值过高时，加入稀硫酸或醋酸调整，避免局部过酸或过碱。
温度控制：
恒温系统：通过加热棒、温控仪及循环泵维持镀液温度稳定（通常80-95℃），温度波动不超过±1℃。
避免局部过热：定期检查加热元件，防止局部温度过高导致镀液分解或镀层粗糙。
二、工艺控制要求
前处理要求：
除油彻底：采用化学除油或电解除油，确保基体表面无油污，否则会导致镀层结合力差或起泡。
活化充分：金属基体用稀酸活化（如10%盐酸），非金属基体需先镀导电层（如化学镀铜）再活化，确保表面具有催化活性。
水洗干净：前处理后用去离子水彻底冲洗，避免残留酸液或油污污染镀液。
施镀参数控制：
时间控制：根据镀层厚度要求（如10-30μm/h），精确控制施镀时间，避免镀层过薄或过厚。
搅拌均匀：通过机械搅拌或空气搅拌确保镀液均匀，防止局部浓度差异导致镀层厚度不均。
装载量控制：镀槽内工件装载量不宜过高（通常≤1dm²/L），避免镀液温度下降或成分消耗过快。
后处理要求：
彻底清洗：用去离子水冲洗工件，去除残留镀液，防止镀层氧化或腐蚀。
干燥处理：采用热风干燥或真空干燥，避免水渍残留导致镀层变色。
热处理（可选）：对高磷镀层进行热处理（如200-400℃保温1小时），析出镍磷化合物，提高硬度和耐磨性。
三、设备维护要求
镀槽维护：
定期清洗：每批次生产后清洗镀槽，去除沉淀物和杂质，防止镀液污染。
耐腐蚀材料：镀槽及管道采用PP、PVC或钛材等耐腐蚀材料，避免镀液腐蚀导致泄漏。
加热系统维护：
定期检查：检查加热棒、温控仪及循环泵，确保加热均匀且无泄漏。
防结垢：定期清洗加热元件表面水垢，防止局部过热导致镀液分解。
过滤系统维护：
定期更换滤芯：根据镀液污染程度，每1-2周更换滤芯，确保过滤效果。
反冲洗清洗：定期对过滤器进行反冲洗，去除滤芯表面杂质，延长使用寿命。
监测设备校准：
定期校准：每季度校准pH计、温度计及浓度检测仪，确保数据准确性。
备用设备：配备备用监测设备，防止主设备故障导致生产中断。
四、安全环保要求
个人防护：
穿戴防护装备：操作人员需佩戴防护眼镜、手套、防酸服及防毒面具，避免镀液接触皮肤或吸入有害气体。
应急处理：镀槽旁配备应急冲洗装置，一旦镀液溅到皮肤或眼睛，立即用大量清水冲洗并就医。
废液处理：
分类收集：将废镀液、清洗水及过滤残渣分类收集，避免混合导致处理难度增加。
合规处理：委托有资质的环保公司处理废液，确保符合国家排放标准（如镍离子浓度≤1mg/L）。
通风系统：
局部排风：镀槽上方安装排风罩，及时排出施镀过程中产生的氢气及酸性气体，防止爆炸或中毒。
整体通风：车间保持良好通风，确保空气中有害气体浓度低于安全限值。
五、人员操作要求
培训与考核：
操作培训：新员工需接受化学镍电镀工艺、设备操作及安全环保培训，考核合格后方可上岗。
定期复训：每半年组织复训，更新工艺知识及安全操作规程。
标准化操作：
编写SOP：制定详细的标准化操作规程（SOP），明确各环节操作步骤及参数范围。
执行记录：操作人员需如实记录生产参数（如温度、pH值、施镀时间），便于追溯及问题排查。
异常处理：
立即停机：发现镀液浑浊、镀层粗糙或设备故障时，立即停机检查，避免问题扩大。
报告与整改：及时向上级报告异常情况，配合技术人员分析原因并整改，防止类似问题再次发生。
