在使用

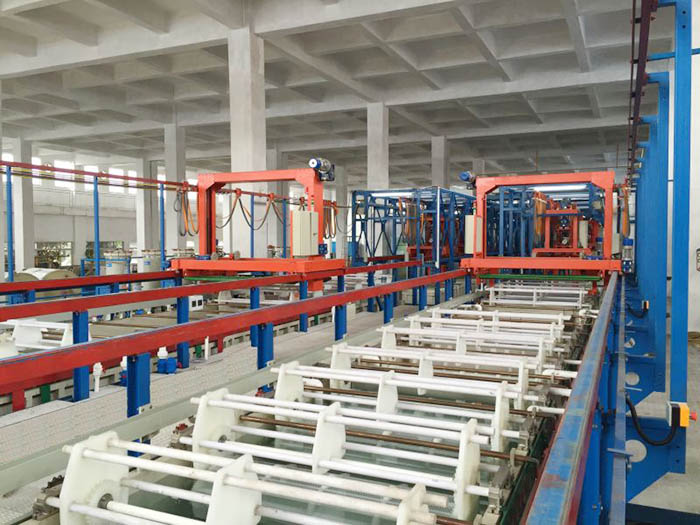

镀锌电镀生产线过程中，需从安全操作、工艺控制、设备维护、环保合规四大方面严格把控，以确保生产安全、产品质量稳定，并符合环保要求。以下是具体注意事项：
一、安全操作注意事项
个人防护
穿戴防护装备：操作人员必须佩戴防酸碱手套、防护眼镜、防毒面具（处理有毒气体时）、耐酸碱工作服和防滑鞋，避免皮肤直接接触电解液或锌液。
高温防护：热镀锌生产线中，锌锅温度高达450-460℃，需远离高温区域，防止烫伤；操作气刀等高温设备时需使用隔热手套。
电气安全：电镀设备涉及高压电，操作前需确认设备接地良好，避免触电；禁止湿手操作开关或接触带电部件。
危险区域管理
酸洗区：盐酸或硫酸溶液具有强腐蚀性，需设置围堰和应急冲洗装置，防止酸液泄漏伤人。
锌锅区：熔融锌液遇水会剧烈爆炸，需保持区域干燥，禁止水枪冲洗或雨天作业。
通风系统：确保车间通风良好，电镀产生的氢气（易燃）和铬酸雾（有毒）需通过排风系统及时排出。
应急处理
酸液泄漏：立即用吸附棉或中和剂（如碳酸氢钠）处理，避免流入下水道。
火灾爆炸：热镀锌区需配备干粉灭火器，禁止用水灭火；电镀区需防爆设计，远离火源。
人员受伤：皮肤接触酸液需立即用大量清水冲洗15分钟，并就医；吸入有毒气体需转移至通风处，必要时人工呼吸。
二、工艺控制注意事项
预处理质量
脱脂彻底：油污残留会导致镀层结合力差，需定期检测脱脂液浓度和温度（通常50-60℃）。
酸洗均匀：氧化皮未去除干净会引发镀层起泡，需控制酸洗时间（5-15分钟）和酸液浓度（10-20%）。
活化处理：电镀前需用稀硫酸或盐酸活化表面，增强镀层附着力。
电镀参数监控
电流密度：根据工件形状和镀层厚度要求调整（通常1-5A/dm²），避免电流过大导致烧焦或过小导致覆盖不全。
温度控制：电镀液温度需稳定（20-50℃），温度波动会影响镀层结晶结构和耐腐蚀性。
pH值调节：电镀液pH值需保持在4-6之间，偏酸或偏碱均会导致镀层质量下降。
热镀锌关键控制
锌液成分：定期检测锌液中铝、铁含量（铝含量0.15-0.20%可抑制锌铁反应），避免镀层脆化。
气刀压力：气刀压力需根据钢带速度和镀层厚度调整（通常0.1-0.3MPa），压力不足会导致镀层过厚。
冷却速度：镀后冷却需均匀，避免局部应力导致镀层剥落。
三、设备维护注意事项
日常检查
电镀槽：检查槽体是否渗漏，电解液液位是否正常，过滤机是否堵塞。
整流机：监测输出电压和电流稳定性，避免电压波动导致镀层粗糙。
锌锅：检查耐火材料是否破损，锌液液位是否安全（距锅沿≥100mm）。
气刀系统：清理喷嘴堵塞物，确保气流均匀。
定期保养
电解液更换：根据生产量定期更换电解液（通常每3-6个月），避免杂质积累影响镀层质量。
锌锅清理：每2-3个月清理锌锅底部锌渣，防止气刀堵塞。
轴承润滑：对传送辊、气刀等运动部件定期加注润滑油，减少磨损。
电气系统检测：每年请专业电工检测线路绝缘性能，防止短路或漏电。
故障处理
镀层起泡：检查预处理是否彻底或电流密度是否过大，调整工艺参数。
镀层粗糙：可能是电解液杂质过多或温度过低，需过滤电解液或升温。
设备停机：突发停电时需立即关闭气刀和锌锅加热，防止锌液凝固损坏设备。
四、环保合规注意事项
废气处理
酸雾收集：电镀区需安装酸雾吸收塔，通过碱液喷淋中和酸性气体（如HCl、H₂SO₄）。
铬酸雾治理：采用网状离子交换法或冷凝法回收铬酸，减少排放。
氢气排放：电镀槽需设置通风口，氢气浓度需控制在爆炸下限（4%）以下。
废水处理
分类收集：含铬废水、含锌废水和酸碱废水需分开收集，避免交叉污染。
化学沉淀：通过加碱（如NaOH）调节pH值，使重金属离子生成氢氧化物沉淀。
膜过滤：采用反渗透或超滤技术进一步净化废水，实现回用或达标排放。
固废管理
锌渣回收：热镀锌产生的锌渣可回炉重熔，减少资源浪费。
废滤芯处理：电镀滤芯需按危险废物管理，委托有资质的单位处理。
污泥处置：废水处理产生的污泥需检测重金属含量，符合标准后填埋或资源化利用。
