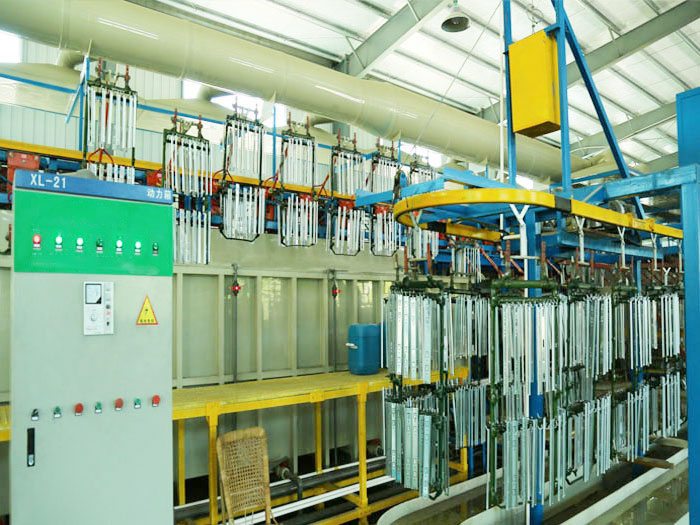

爬坡式吊臂生产线（也称吊鱼式 / 爬坡电镀线）是一种环形链条 + 波浪轨道 + 机械吊臂的自动化输送设备，主打立体爬坡、自动升降跨槽、重载连续生产，常见于电镀、氧化、清洗、涂装等表面处理工序。下面，小编介绍一下使用
爬坡式吊臂生产线的七大核心结构组成：
1. 环形传动系统（动力核心）
双排合金钢链条：高强度、耐磨，承载可达20–50kg / 挂，适合 24 小时连续运行。
头尾驱动 + 张紧装置：变频电机驱动，链条张力可调，防止跑偏、打滑。
链轮 + 支撑滚轮：降低摩擦，运行平稳、噪音小。
2. 机械吊臂组件（执行核心）
摆动升降臂：内端铰接链条，中端带滚轮沿波浪轨道滑行，前端装吊钩 / 挂具。
波浪凹凸轨道：决定升降轨迹，升程 50–200mm，实现跨槽、入槽自动升降。
绝缘 + 导电结构：导电紫铜排 + 碳刷，满足电镀导电需求；绝缘块防漏电。
挂具 / 吊钩：不锈钢 / 铜材质，适配线材、管材、小件等。
3. 爬坡机架与轨道（结构核心）
倾斜机架：坡度5°–30°，连接低位上料与高位下料，立体布局、节省地面空间。
主轨道 + 副导轨：支撑链条与吊臂滚轮，保证行走直线度与升降顺畅。
材质：机架碳钢喷塑，轨道 / 吊臂不锈钢，耐酸碱、耐腐蚀。
4. 工序槽体（工艺载体）
处理槽：电镀槽、清洗槽、活化槽、烘干炉等，按工艺顺序排列。
槽体材质：PP/PVC/316 不锈钢，防腐蚀、防渗漏。
配套：循环过滤、加热 / 冷却、搅拌、抽风系统。
5. 控制系统（大脑）
PLC + 触摸屏：可编程设定节拍、停留时间、升降高度，多段循环存储。
变频调速：速度1–5m/min可调，适配不同工件与工艺。
安全保护：急停、超温、过载、缺相、门联锁、报警提示。
数据追溯：运行时长、产量、参数记录，支持导出。
6. 上下料与辅助机构
上料区（低位）：人工 / 半自动挂料，配定位工装。
下料区（高位）：自动 / 手动取件，可对接烘干、检测、包装线。
防晃 / 定位装置：工件入槽稳定，避免碰撞、掉件。
7. 安全与防护
全封闭防护罩：防酸碱飞溅、防异物卷入。
紧急停止按钮：全线多点布置。
漏电 / 接地保护：保障潮湿环境用电安全。
