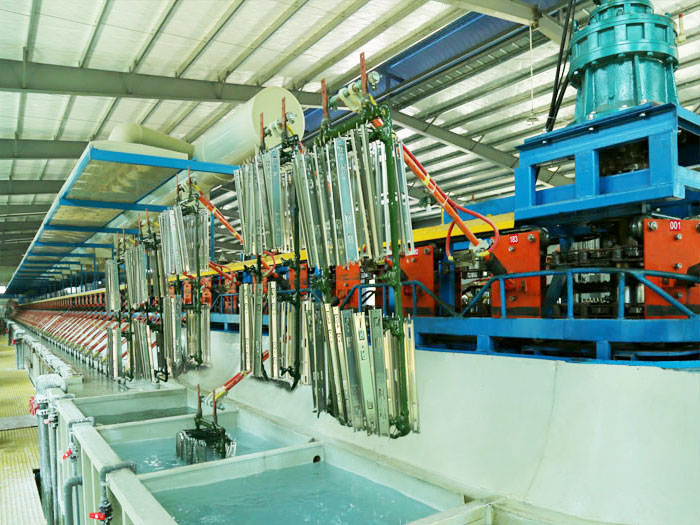

单臂挂镀生产线属于间歇式自动挂镀，核心是依靠单悬臂行走机构抓取挂具，按设定时序，把成批工件依次浸入各个工艺槽，完成前处理→电镀→后处理全流程；同一时刻一般只处理 1 挂工件，一挂走完所有工序，再下一挂进入生产。
1、机械输送原理（单臂悬臂机构）
整套输送机构只有一侧支撑（区别龙门是左右双立柱）：
悬臂主梁，一端固定在设备底座机架上，向外悬空伸出；上面装有水平行走小车。
小车带垂直升降机构，吊住导电吊头，吊头下方悬挂电镀挂具，工件挂在挂具上。
驱动：变频 / 伺服电机，实现两个动作：
水平行走：小车沿着悬臂梁前后移动，定位到各个工艺槽上方；
垂直升降：把挂具 + 工件整体下降浸入槽液，或提升离开槽液。
部分机型还可以小角度旋转，工件出槽后抖动，甩掉工件表面携带的槽液，减少药水串槽污染。
受力特点：悬臂是单边悬挑结构，会存在轻微挠度，不能超载，载重越大，悬臂下垂变形越大，会造成浸入深度不准。
2、导电原理（电镀电流通路）
电镀需要直流电流，电流路径：
整流机正极 → 镀槽内阳极（钛篮 / 阳极板） → 槽液 → 工件 → 挂具 → 吊头导电铜触头 → 小车导电滑触线 → 整流机负极
吊头上的导电铜触头是关键：机械接触导通阴极电流；工件挂具挂上去，压紧触头，电流给到工件。
阳极放在镀槽内部，工件作为阴极；通电后金属离子在工件表面还原析出，形成镀层。
故障点：触头氧化、脏污、烧蚀，接触电阻变大，电流不稳，镀层厚薄不均、漏镀。
3、完整工艺流程逻辑（程序自动执行）
PLC 预先编写好工艺程序，设置每一个槽位的停留时间、升降速度、电流大小、温度；生产时自动循环执行：
上料工位：人工把工件装挂在挂具上；悬臂小车移动至上料位，下降勾住挂具。
提升挂具，离开上料位，水平移动到di一个工艺槽上方。
下降入槽：工件完全浸入槽液，开始计时；执行对应工序：碱性除油、电解除油、水洗、酸洗活化、水洗。
工序时间到，机构升起工件；沥水抖动，甩掉工件携带的槽液，减少药水被带到下一个槽。
水平移动到下一个槽位，再次下降入槽；依次经过：预镀、主电镀槽、回收槽、多级水洗、钝化、封闭、热水洗。
在电镀主槽工位：浸入到位后，整流机输出直流电流，正式电镀。
全部工艺槽走完，移动到下料工位，放下挂具，人工取下成品工件；悬臂回到上料位置，等待下一挂。
注意：每一挂工件，全部工序走完才完成；各个槽是并行待命，但是只有一挂工件在流转，属于间歇式。
4、配套辅助系统工作原理
镀液循环过滤系统：过滤机持续循环镀液，过滤掉固体杂质，减少麻点毛刺。
温控系统：加热 / 冷却，把镀液维持工艺温度。
槽边抽风废气系统：槽口收集酸雾、碱雾，抽送到废气喷淋塔中和处理后排放。
水洗回收：多级逆流漂洗，工件带出的药水被回收，降低药剂损耗与废水压力。
5、单臂挂镀和龙门挂镀原理核心区别
单臂挂镀：单边悬臂支撑，小车在悬臂上跑；一次只转运 1 挂；占地小，投资低；载重有限。
龙门挂镀：左右两根立柱架起横梁，行车跨在两柱之间；可以同时多挂并行，载重更大，适合大批量重工件。
