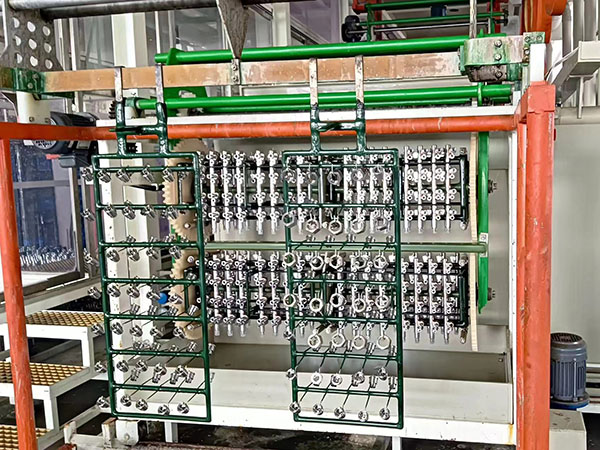

垂直升降环形生产线运行卡顿表现：走行抖动、转弯卡滞、间歇性停顿、链条跳齿、过载报警，严重直接停机。
安全前提：排查检修必须停机断电，挂牌上锁；槽体有药水注意防腐蚀灼伤。
排查顺序：先外部目视检查 → 传动与轨道 → 滚轮滑座 → 张紧机构 → 电气信号 → 负载与干涉。
一、环形轨道及圆弧转向部位（卡顿高发位置）
环形线圆弧转弯段是故障高发点。
轨道槽内堆积杂物、结晶、掉落工件碎片、药水结垢
异物卡入滚轮行走路径，造成间歇性卡顿。
解决：停机清理轨道、圆弧导向槽；每班清扫；电镀 / 氧化线药水结晶，定期用弱酸清洗轨道，擦干后再上润滑。
圆弧导向块、导向板偏移、变形
导向块错位，滑座滚轮强行挤压，运行阻力骤增。
解决：校正圆弧导向块位置，保证滚轮顺滑过渡直线‑圆弧段；间隙预留合理，不能过紧干涉，也不能间隙过大晃动。
轨道磨损，局部凹陷、变形
长期负载，轨道局部压痕，经过该位置就卡顿。
解决：磨损轻微打磨修平；磨损严重，局部更换轨道段。
二、链条 / 同步带传动系统故障
链条拉长、松垮，张紧度不一致
链条长期受力被拉长，松紧不一，转弯时跳齿、抖动卡顿。
解决：调整环形链条张紧机构，整圈链条张紧均匀；不要过紧（过紧阻力大发热），也不能过松跳齿；链条伸长超标直接截链或更换链条。
环形闭环链条，不能单边强行张紧，需要整圈均衡调整。
链条销轴锈蚀卡滞（电镀表面处理线高频）
酸雾腐蚀销轴，铰链转动不灵活，每走到某一角度就卡顿。
解决：清理锈蚀；使用耐化学专用润滑脂；普通黄油容易被酸雾腐蚀失效；锈蚀严重更换链节。
链条与驱动齿轮啮合不良、齿面磨损
齿轮磨损、齿间卡有碎屑，运行跳动卡顿。
解决：清理齿轮杂物；检查齿形磨损，磨损过大更换驱动轮。
三、滑座、滚轮组件问题
每个挂具滑座依靠滚轮沿轨道行走，滚轮损坏是间歇性卡顿常见原因。
滚轮轴承损坏、卡死、外圈磨损、偏磨
个别滚轮转动不灵活，经过转弯位置阻力变大，整线抖动卡顿。
解决：逐个人工转动每个滑座滚轮，判断是否转动顺滑；卡死、异响直接更换滚轮轴承组件。
滑座偏移、倾斜，滚轮偏压轨道侧壁
挂具负载不均、挂具变形，滑座歪，滚轮侧面摩擦轨道。
解决：校正变形挂具；工件尽量均匀挂放，避免单边偏重；校正滑座安装位置。
四、机械干涉问题
升降机构与周边支架、槽沿发生刮擦干涉
环形走行时，升降滑座、挂具碰到槽口、防护支架，出现周期性卡顿。
解决：手动盘整圈，观察有无刮蹭；修正防护支架位置，预留足够运动间隙。
电缆拖链干涉、拉扯滑座
拖链卡滞拉扯移动滑座，造成运行阻力大。
解决：检查拖链弯曲半径，消除拉扯干涉。
五、电气与控制原因（机械看着正常，但运行卡顿）
编码器信号抖动、干扰，伺服频繁调整速度
表现：时快时慢、抖动卡顿，机械无明显卡阻。
诱因：现场变频器、整流电源电磁干扰；屏蔽接地不良；编码器接线松动。
解决：编码器线缆使用屏蔽线，可靠接地；检查接线端子；增加磁环抗干扰；重新校准原点。
接近开关、限位信号误触发
酸雾腐蚀传感器，信号乱跳，PLC 频繁启停输出，造成走走停停。
解决：清洁传感器；更换耐腐蚀性传感器；检查感应距离。
驱动器参数设置不当
伺服增益过高：抖动震荡；增益过低：响应慢、卡顿。
解决：恢复设备原厂参数，做伺服自整定；不要随意修改增益。
过载保护阈值设置过低
负载稍微波动就触发过载限流，表现为卡顿减速。
解决：核实实际负载，合理设置过载阈值，不能盲目调大，保留安全保护。
六、负载与工艺工况带来的卡顿
挂具负载不均衡，局部过载
个别挂具工件过重，整圈运行阻力不均，转弯位置卡顿。
解决：统一挂具装载量，禁止严重偏载。
温度变化，金属轨道链条热胀冷缩
环境温差大，闭环环形轨道热胀，间隙变小阻力上升。
解决：设计预留热膨胀间隙；温度变化季节重新调整链条张紧。
✅实操排查流程（现场按顺序执行）
断电手动盘车：人工盘动整圈环形链条，判断卡顿位置。
手动盘就卡顿：纯机械故障，定位卡顿位置，查轨道、滚轮、导向块、干涉；
手动盘很顺滑，通电运行才卡顿：偏向电气、伺服、信号干扰。
清理轨道圆弧段杂物结晶；检查滚轮转动状态。
检查链条张紧度、链条锈蚀磨损；检查驱动齿轮啮合。
排查有无机械刮擦干涉。
检查传感器、编码器接地屏蔽，伺服参数。
确认挂具负载是否偏载。
预防维护要点
每班清理环形轨道、圆弧转向段杂物结晶；
定期检查滚轮轴承，提前更换损坏件，不要等到卡死；
腐蚀环境选用耐蚀链条、耐化学润滑脂；
环形链条定期检查伸长量，闭环链条伸长不可忽视；
做好传感器防护，酸雾环境加防护罩，定期校验。
