电镀车间属于强腐蚀、高湿、危化、环保重点监管场所，

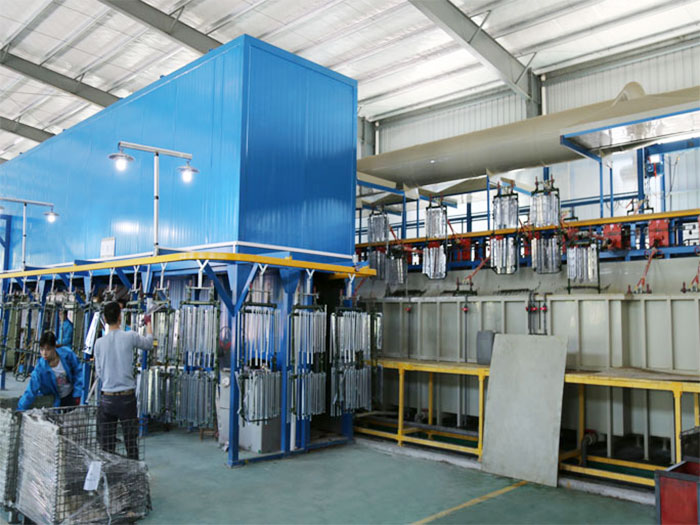

环保电镀设备安装分为：场地土建基础、槽体安装、管路、电气、环保配套（废气 / 废水 / 回收）、防腐防渗、安全应急、调试前检查，既要满足设备使用，又要满足环评、安监验收。
一、土建与基础施工
1. 地面防渗防腐
地面做环氧玻璃钢 / 重防腐地坪；所有镀槽、漂洗槽区域设置接液围堰、收集沟，围堰高度≥150‑200mm；泄漏药水可以汇集，不能外流。
严禁普通水泥直接接触药水，酸液会腐蚀水泥，造成地下水风险。
2. 事故应急池必须同步建好，容积满足zui大单槽药液容量；槽体泄漏时可导入应急池，不能进雨水管网。
3. 设备基础平台水平度要求：≤2mm/m；槽体倾斜会造成局部药液溢出。
4. 车间要做好通风布局；洗眼器、应急喷淋安装在药水操作区附近，距离操作点不大于 10 米，排水接入废水沟，不能直排下水道。
5. 区分区域：药库区、生产区、危废堆放区分隔；危废区地面也要防渗围堰。
二、PP/PVDF 槽体安装（核心设备）
1. 槽体搬运轻吊轻放，PP 塑料槽严禁撞击、硬撬，焊缝是薄弱位置；吊点用厂家指定吊耳，不要直接捆槽壁。
2. 槽体放置基础上，垫橡胶减震垫板，不能硬铁直接压 PP 槽，防止应力开裂。
3. 多槽排布：槽与槽之间预留检修空间≥600mm；槽上方预留空间，方便吊装工件、更换阳极、维护过滤机。
4. 槽体焊缝、法兰全部目视检查；完成后做盛水试漏 24h，不渗漏才可以投入药剂；有渗漏要补焊，不要带漏投产。
5. 所有镀槽下方必须有接液托盘 / 围堰，不能省略；防止焊缝渗漏直接流地面。
6. 安装槽盖、槽边吸风罩，缝隙尽量小，保证废气收集效率；槽盖开合机构牢固。
三、管路系统（药水、漂洗水、回收、废气）
原则：工艺药水管道优先架空明管，尽量少埋地，埋地必须做套管，方便检漏。
1. 药液管道材质匹配介质：
- 普通酸碱：PP、FRPP；
- 含氟、强腐蚀药剂：PVDF；
禁止普通碳钢、普通不锈钢走电镀药液。
2. 管道坡度：废水收集管要有坡度，避免积液堵管；各镀种废水严格分质分流：含镍、含铬、综合废水三套独立管路，绝对不能混接，混接会直接造成环保不达标。
3. 逆流漂洗管路严格按照逆向水流安装，不要接反；接反直接失去节水回收效果。
4. 镀液过滤机管路：进出水口不要接反；阀门选用耐腐隔膜阀，普通球阀容易腐蚀漏液。
5. 回收系统（树脂、RO 膜）管路，做好标识；浓液回镀槽、淡水回漂洗，不能接错。
6. 废气风管：PP 风管，尽量短、少弯头；风管向下低点设置排凝口，冷凝酸水回流处理，防止积液腐蚀风管。
7. 全部管路安装完毕，通水打压试漏，接头、法兰无滴漏。
四、电气系统安装（高湿腐蚀环境，风险高）
1. 车间环境强腐蚀高湿度，电控柜、整流电源必须安装在远离槽体挥发区，优先布置在排风良好的侧方，不要直接架在镀槽正上方。
2. 整流器、电机、风机全部可靠接地；电镀大电流铜排做好绝缘防护，铜排裸露部分不能接触槽体、金属支架，防止短路打火；铜排接触面打磨干净，螺栓紧固。
3. 电线电缆用防腐电缆，穿 PP 防腐线管；禁止普通金属线管，很快被酸雾腐蚀烂掉。
4. 风机与生产线做电气联锁：设备启动先启动废气风机，停机风机延时关闭。
5. 加热管（钛 / 四氟）安装：严禁干烧，液位联锁探头必须正确安装；液位低于保护点自动切断加热电源。
6. 所有开关、接线盒选用防腐防尘型；不能用普通家用电气配件。
7. 安装漏电保护；槽内检修必须设置断电挂牌装置。
五、环保配套设备安装（环评验收重点）
1. 废气洗涤塔
- 洗涤塔安装室外或通风位置；风机风量按槽体总挥发面积核算；风机要防腐防爆。
- 循环喷淋管路、填料安装到位；碱液加药系统安装完毕；塔底排污接入废水处理。
- 风管所有接口密封不漏气；废气出口按环评高度达标排放。
2. 废水处理系统
分质收集池、调节池、反应池、压滤机配套就位；在线 pH、重金属监测仪表安装到位。
3. 镀液回收设备（螯合树脂、反渗透）
进出液方向正确；再生药剂管路独立；再生废液接入危废 / 废水系统，不能回生产槽。
六、阳极、搅拌、温控、过滤机安装
1. 钛篮、阳极袋安装到位，阳极铜导电杆和钛篮接触牢固，导电良好；导电杆与槽体绝缘隔离。
2. 阴极移动、空气搅拌管路布局合理，气泡均匀；无氰镀以外工艺，确认搅拌是否符合工艺要求。
3. 加热 / 冷却盘管，法兰垫片耐酸碱；安装完成试压，无渗漏。
4. 过滤机进出口方向不能反；滤芯 / 滤袋先装好；回液口要低于液面，防止喷溅带入空气。
七、安全、应急配套安装
1. 洗眼器、应急喷淋供水稳定，排水引至废水沟，不要直排地面。
2. 药罐、酸桶存放区防泄漏围堰；酸、碱、氧化剂管路标识清晰。
3. 车间排风系统到位，局部槽边吸风 + 整体排风。
4. 配置应急物资：耐酸碱防护用品、中和药剂、堵漏工具。
八、安装后调试前检查项目（投产前必做）
1. 全部槽体盛水 24h 检漏，围堰、收集沟通畅无堵塞。
2. 所有管路通水试漏，确认逆流漂洗、回收管路方向正确，废水管路不混接。
3. 电气绝缘测试，接地电阻合格；联锁功能测试（液位保护、风机联锁、超温保护）。
4. 废气系统开机，检查风管无漏风，洗涤塔喷淋正常。
5. 应急池、洗眼器、收集沟全部可用。
6. 清除现场安装垃圾，金属碎屑不要掉入槽体内，避免后期镀液污染。
九、安装过程禁止事项
❌禁止把电控柜、整流电源直接放在镀槽正上方，酸雾腐蚀电路板。
❌不同镀种废水管路混接；逆流漂洗水流接反。
❌槽体不做盛水试漏就直接倒入化工药水。
❌普通碳钢管道、镀锌管道走电镀药液。
❌省略围堰、接液托盘、事故池。
❌铜排大电流裸露无绝缘，容易短路打火。
❌废气风管不做凝水排放，酸水回流车间。
小提示：安装完成后保留管道走向图、电气接线图，便于后续检修和环保核查。
