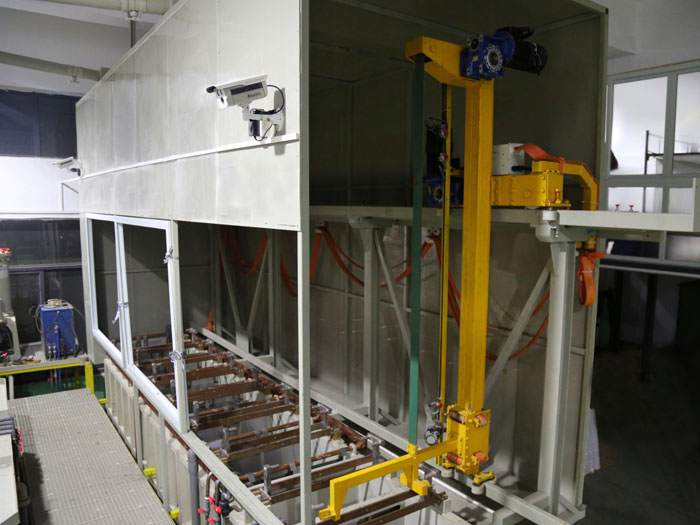

​吊臂式镀镍生产线的核心构成涵盖机械结构、电镀系统、控制系统及辅助设备四大模块，各模块协同工作以实现镀件的高效、稳定电镀。以下是详细解析：
一、机械结构：承载与移动的核心框架
吊臂系统
驱动机构：由电动机、减速机、链条（或齿轮）组成，实现垂直升降（速度6~24m/min可调）和水平移动（速度6~30m/min可调）。例如，悬臂式吊臂长度通常1.2~4米，载重规格涵盖10kg至50kg，适用于中小型零件（如电子元器件、印刷线路板）。
悬臂结构：采用高强度型钢焊接制成，支撑镀件重量并确保运行平稳。部分设计配备平衡轮或配重块，减少电机负荷，延长使用寿命。
移动轨道：直线式轨道固定于车间地面或支架上，引导吊臂水平移动。轨道材质多为不锈钢或铝合金，表面经精密加工以降低摩擦阻力。
槽体布局
预处理槽：包括脱脂槽（去除油污）、酸洗槽（去除氧化层）、活化槽（提高表面活性），为电镀提供清洁基底。
镀镍槽：核心反应容器，内装镀镍液（含镍盐、络合剂、添加剂等），通过电极反应在镀件表面沉积镍层。槽体材质多为聚丙烯（PP）或聚氯乙烯（PVC），耐腐蚀性强。
后处理槽：包括清洗槽（去除残留镀液）、钝化槽（提高耐腐蚀性）、干燥槽（加速水分蒸发），确保镀层质量稳定。
布局原则：按工艺流程直线排列，缩短镀件转移路径，减少露空时间（即镀件暴露在空气中的时间），避免镀层氧化或污染。
支架与基础
主体支架：由型钢焊接制成，固定吊车轨道并支撑吊臂及零件重量。支架可分段拼接，适应不同车间高度和布局需求。
基础加固：在设备安装位置浇筑混凝土基础，确保设备运行平稳，避免振动对镀层质量的影响。
二、电镀系统：实现镀层沉积的核心反应单元
电源系统
整流器：将交流电转换为直流电，为电镀提供稳定电流。输出电压范围通常0~18V，电流密度2~10A/dm²可调，支持恒压或恒流模式。
滤波装置：减少电源纹波，确保电流稳定性，避免镀层出现条纹或麻点等缺陷。
电极组件
阳极：采用可溶性镍板（如瓦特镍阳极）或不溶性阳极（如钛基涂层阳极），根据镀液成分和工艺要求选择。阳极需定期清洗或更换，以维持反应效率。
阴极：镀件通过导电夹具连接至电源负极，确保电流均匀分布。夹具设计需避免遮挡镀件表面，影响镀层均匀性。
镀液循环系统
泵与管道：通过循环泵将镀液从槽底抽至槽顶喷淋口，形成对流，提高镀液均匀性。管道材质需耐腐蚀（如PVDF或PP）。
过滤装置：配备袋式或板式过滤器，去除镀液中的固体颗粒和杂质，防止镀层出现针孔或粗糙现象。
温控系统：通过加热管或冷却盘管调节镀液温度（通常45~60℃），确保反应速率稳定。温度控制精度±1℃为佳。
三、控制系统：自动化运行的核心大脑
PLC控制单元
程序设置：支持多套工艺程序存储（如不同镀件厚度、镀层要求对应的电流、时间参数），通过触摸屏或按钮快速调用。
动作控制：精确控制吊臂升降、水平移动、延时停留等动作，确保镀件按预设路径转移。例如，镀件在镀镍槽中停留时间可精确至秒级。
安全联锁：当检测到异常（如镀液液位过低、温度超限）时，自动停止设备运行并报警，防止事故扩大。
传感器与反馈系统
液位传感器：监测镀液液位，自动触发补液或停机保护，避免干烧或溢出。
温度传感器：实时反馈镀液温度，配合温控系统实现闭环控制。
电流传感器：监测实际电流值，与设定值对比后调整电源输出，确保镀层质量一致性。
人机交互界面
触摸屏：显示设备运行状态、工艺参数、故障信息等，支持参数修改和历史数据查询。
操作按钮：包括急停、启动、暂停等物理按钮，便于紧急情况下快速响应。
四、辅助设备：保障生产稳定性的配套系统
通风系统
排风罩：安装于镀镍槽上方，通过负压抽吸电镀过程中产生的酸性气体（如氢气、硫酸雾），保护操作人员健康。
净化装置：配备酸雾净化塔或活性炭吸附装置，对排风进行净化处理，达标后排放。
清洗系统
喷淋装置：在预处理槽和后处理槽中设置喷淋管，通过高压水流冲洗镀件表面，提高清洁效率。
纯水装置：提供去离子水用于最终清洗，避免自来水中的杂质污染镀层。
废液处理系统
中和槽：对废镀液进行酸碱中和处理，调节pH值至中性后排放。
沉淀槽：通过添加絮凝剂使重金属离子沉淀，分离清水和污泥，降低环境污染风险。
